螺杆空压机润滑油管路系统各主要部件作用
(1)空压机油滤芯/油过滤的作用。空压机油滤芯是一种直至的油过滤器,其功能是滤掉空压机润滑油中的杂质保持润滑油的清洁,以保证转子和轴承的运行安全。 新乡曼尔特生产的空压机油滤芯采用德国MANN生产工艺,使用寿命长,纳污量大,可与阿特拉斯,英格索兰,复盛,富达等多个品牌替代使用。
(2)膨胀接头的作用。消除管路因热膨胀产生的内应力及机组的振动。

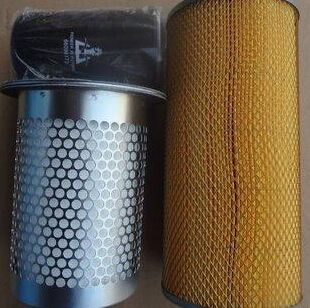

(3)空压机油分芯/油细分离器的作用。新乡曼尔特生产的空压机油分芯是采用进口HV/Lydall多层细密的纤维制成,压缩空气中所含雾状油气经过油细分离器几乎可被完全滤去,此阶段称二次油气分离,过滤后的压缩空气中油分含量低于3ppm。
空压机油分芯所虑的油集中于其底部的凹槽内,再由回油管回流到机体轴承端,可避免已被过虑的润滑油再次随空气排出。 油细分离器出口装有安全阀、泄放阀及压力维持阀,压缩空气由此引出,通至后部冷却器。与空压机空滤芯,空压机油滤芯统称为空压机三滤,是空压机维护保养工作的主要内容,定期对空压机三滤,空压机润滑油进行更换,是保证空压机正常运转的重要工作。
(4)油气分离器(油气桶)的作用。油气分离器的作用有两个:储存润滑油及油气一次分离。 油气分离器简称为油气桶,桶则装有观油镜,每次开机前应确保油气桶内静态润滑油油量在观油镜高油位线与低油位线之间,油桶下装有泄油阀。其作用是储存润滑油并对油气混合气体进行一次油气分离吗,即油气混合气体喷入油气桶后,在油气桶的特殊结构下流速减小,使油气一次分离。
(5)热控阀的作用。油冷却器前端有一热控阀,其功能是调整喷油温度维持排气温度在压力露点温度以上,刚开机时,润滑油温度低,此时热控阀就会自动把回流的回路打开,油则不经过油冷却器而进入机体内。若润滑油温度升高到67摄氏度以上,则热控阀慢慢打开,至72摄氏度时全开,此时油会全部经过油冷却器冷却后再慢慢进入机体内.
(6)油冷却器的作用。其作用是冷却经油气桶分离后不含空气的高温润滑油,冷却后的润滑油再次进入空压机。 有冷却器也要定期进行清理,不过不用像更换空压机三滤那样频繁,在目测有污垢附着表面较厚时进行清理,或者温度经常高的时候,就需要进行清理。
(7)断油电磁阀的作用。开机时打开,停机时关闭,其作用是停机时纺织有压力的润滑油进入主机,防止润滑油从主机进口处喷出,部分机型没有设计安装断油电磁阀。
